锡膏属于触变性流体,为了保证良好的下锡成型效果,必须严格的管控其温湿度、在钢网停留的时间、滚动直径、滚动时间、助焊剂挥发和吸湿等因素。印刷机锡膏添加应该遵循少量多次的原则,但如果依靠印刷员手工添加锡膏,对于少量多次则难以把控。锡膏过多会导致锡膏在钢网上残留太久,助焊剂挥发后锡膏流动性降低,影响印刷品质。钢网上锡膏量过少也会引发少锡漏印,产生不良品。
自动加锡功能的存在就是用结构代替人工来添加锡膏,德森全自动锡膏印刷机可选配自动加锡功能以进一步提高印刷效率。接下来就为大家深度解析德森自动加锡结构的功能原理及具体优势,看看自动加锡结构到底值不值得“加购”。
01德森自动加锡结构功能原理

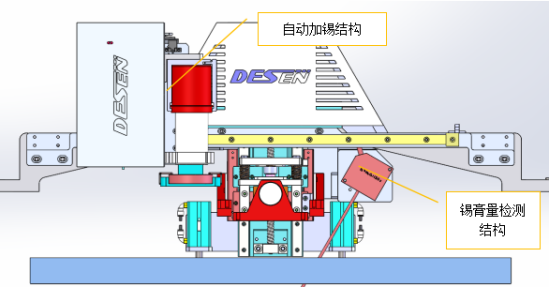

由电机驱动的自动加锡装置,自动加锡装置可以精准控制加锡速度和加锡量。

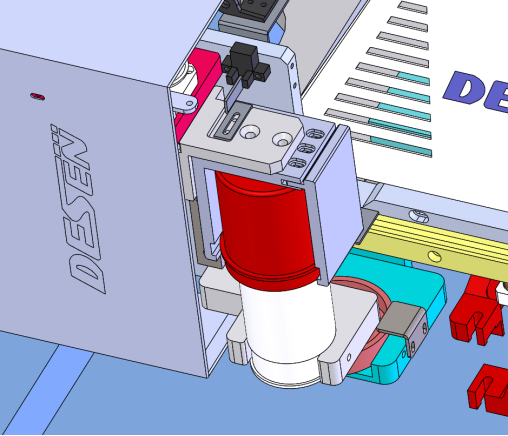

可调节的锡膏瓶固定件,能适应不同尺寸的锡膏瓶。底部的卡扣结构还能回抬锡膏瓶,方便锡膏瓶更换。

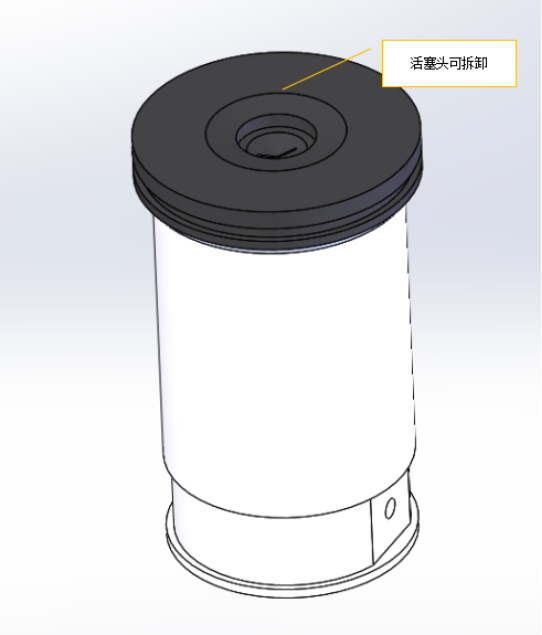

分离式活塞,增加活塞的清洁便利性,便于保持活塞性能。
由气缸控制的防掉锡装置,可以防止加锡功能在待机时掉落锡膏。

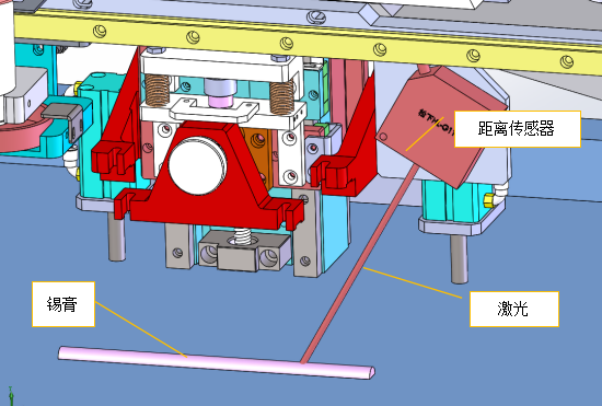

可选装的锡膏量检测系统,使用距离传感器发射激光检测钢网上锡膏厚度,能够实时检测锡膏量是否过少,决定自动加锡功能的触发与否。
02德森自动加锡结构8大优势
八大优势
(1)锡膏印刷更均匀,用量更省,提高印刷性能;
(2)不再依赖人工添加,节约用工成本;
(3)系统全封闭操作,最大程度避免了人体直接接触锡膏里的有毒物质,保证了操作人员的身体健康;
(4)锡膏出锡前通过挤压成型,可稍微提升SPI良品率;
(5)消除无谓的停机时间,为生产线省时降耗,提高产出率;
(6)锡膏用量显示更直观,效率更高,低残留,锡膏添加频率、消耗用量实时电脑监控;(选装锡膏量检测系统后)
(7)可实现锡膏低位报警,从而避免了人工忘记添加锡膏而导致的漏加、少加问题(选装锡膏量检测系统后)
(8)全闭环控制,实时监测钢网上锡膏用量,并自动感应触发加锡。(选装锡膏量检测系统后)

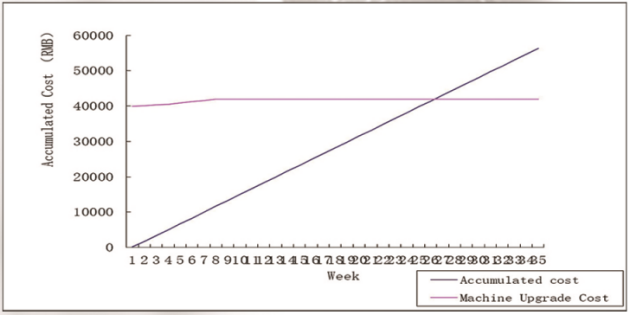

03实际应用经济效益分析
1.节省工时
按照手动添加每小时添加一次计,每班8小时可以节省12分钟,24小时可节省:30分钟,折合人民币:300元;(单轨线按照每条线小时成本600元计);
按照目前每条生产线配备一个作业员计,按照员工工资、社保、福利等5000元每月计,每天节省人工成本15元。
2.节省锡膏,减少浪费
每24小时节省锡膏32g, 按照250元每500g计,每天可节省锡膏16元。
3.减少由于少锡不良导致的洗板返修费用
按照提升SPI良品率 1%来计,每小时可以避免1.3块不良品,折合3.9元每小时(按照3元板子每片来计),每天节省93.6元。
自动加锡结构通过自动化加锡、精准加锡、自动检测加锡等功能,取代了现有人工添加锡膏的方式,能够实现对锡膏的自动添加。一方面可以避免出现人工添加锡膏不及时导致的印刷少锡的问题,大幅提高锡膏印刷的良品率。另一方面可以为生产线省时省耗,有效的减少人工成本,提高产线效益。德森始终站在用户的角度,不仅提供各型SMT锡膏印刷设备,亦提供更多进阶选择为用户实现降本增效。
